必维风力发电机组大部件检测与失效分析服务
在“双碳”目标驱动下，我国风电装机容量持续增长，机组大型化、场址环境多元化趋势显著。与此同时，风力发电机组长期承受交变载荷、极端温差与腐蚀介质的耦合作用，其核心大部件的健康状态直接关系到整机安全性与发电效益。一旦发生关键部件失效，不仅导致高昂的维修更换成本，更可能引发重大安全事故与长时间停机损失。
作为全球知名的第三方检验与认证机构，必维集团依托丰富的行业经验与完善的技术能力，推出覆盖风力发电机组八大核心部件的检测与失效分析服务，为风电场的全生命周期安全运营提供坚实技术支撑。
01. 螺栓
螺栓连接是风电机组中最常见也最易被忽视的薄弱环节。其中，叶片螺栓因承受复杂交变载荷，断裂概率最高。常见失效形式包括弯曲变形、裂纹萌生乃至突然断裂。

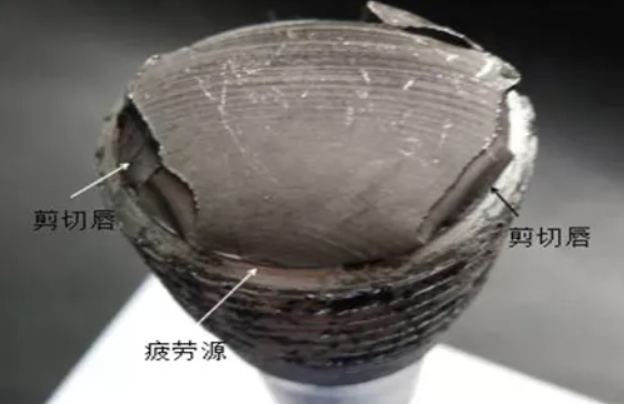

叶片螺栓断裂
失效根源往往涉及多重因素：
- 制造与装配缺陷：螺栓自身质量不达标、法兰孔错位或螺栓露出长度不当；
- 预紧力控制失当：预紧力过大或不足均会改变连接副受力状态。预紧力与力矩的关系遵循 T = K·F·D（T为预紧力矩，K为扭矩系数，F为预紧力，D为公称直径），任何系数的偏差都可能导致实际预紧力偏离设计值；
- 连接刚度与界面问题：法兰平整度不足、厚度不均，以及润滑状态异常（过润滑或润滑不足）均会影响扭矩传递效率与轴力稳定性。
BV服务方案
螺栓实验室性能试验
现场的勘查检验
螺栓的无损检测
螺栓的轴力测试
螺栓的疲劳、极限强度复核
02. 叶片

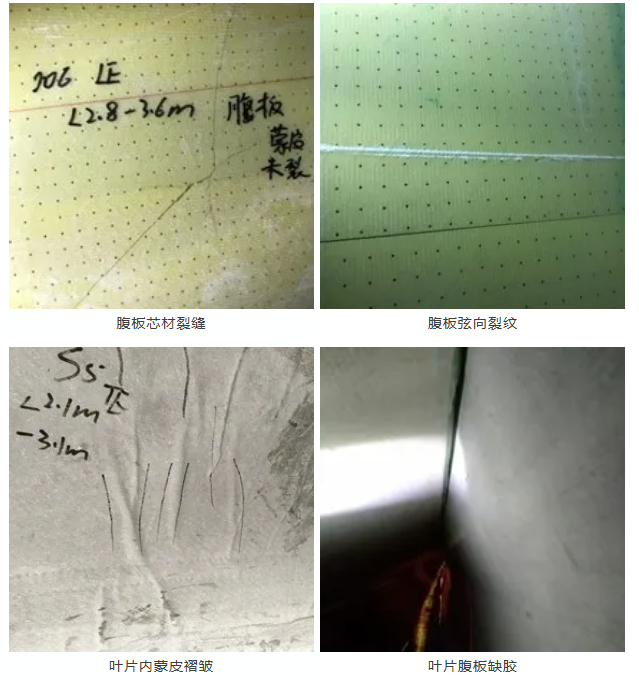

叶片作为风能捕获的首道关口，其结构完整性影响整机气动效率。常见失效形式包括复合材料分层、开裂、前缘腐蚀、雷击损伤及结构胶开裂等。
BV服务方案
叶片的常规检查
叶片的无损检测
叶片失效分析：叶片现场的勘查检验、运行数据分析、生产制造文件审核、叶片取样分析、机组设计文件审核。
叶片结构设计复核：应变分析、纤维失效分析、屈曲分析、纤维间失效、粘接失效。
03. 发电机
发电机是能量转换的核心设备，常见故障集中于绝缘系统失效、轴承损伤（含抱轴）、异响及永磁体脱落。
BV服务方案
绝缘测试
直流电阻测试
内窥镜检查
油品检测
振动分析
04. 齿轮箱

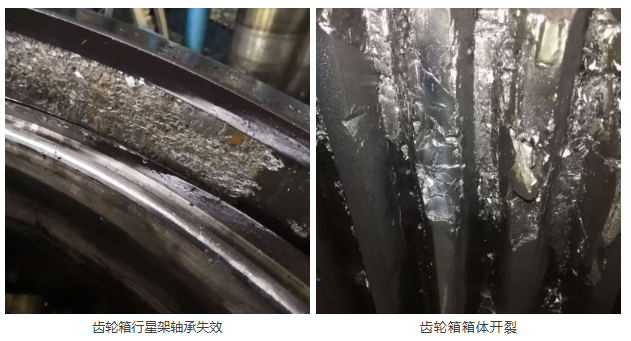

齿轮箱是故障率最高的部件之一，其损伤形式表现为齿面磨损/点蚀/断齿、轴承过热/保持架断裂、箱体开裂等。
日常运维要点：
- 规范油液监测（定期送检、理化指标与磨粒分析）
- 检查油位与渗漏情况
- 冷却系统与滤芯状态检查
- 弹性支撑老化评估
- 到期换油执行
- 对中复测
BV服务方案
油品化验
内窥镜的检查
振动测试
齿轮箱的失效分析
05. 轴承

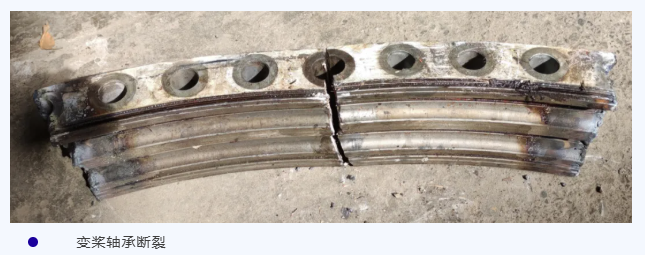

轴承广泛分布于变桨、偏航、主轴、发电机及齿轮箱内，其失效分析尤为复杂。以变桨轴承为例，曾发现螺栓孔螺牙内壁点腐蚀诱发疲劳断裂，而硬度实测值仅247~257 HBW(要求260~300 HBW)，充分说明材料热处理不合格是早期失效的重要诱因。
BV服务方案
油品检测
振动的检测
定制化的无损探伤
轴承跑圈分析、轴承相关传动系统失效有限元建模分析
06. 机组防雷

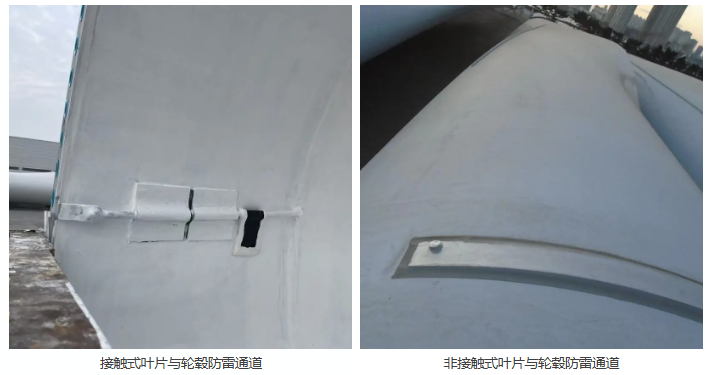

雷击是风电机组面临的主要自然灾害之一。依据 GB/T 36490-2018、GB/T 19568-2017 及 DL/T 796-2012 等标准，防雷检测范围覆盖叶片接闪器、机舱避雷带、基础接地网、等电位连接及电涌保护器。
BV服务方案
防雷系统检测：叶片、机舱、基础
材质分析
雷击失效分析
07. 风机基础

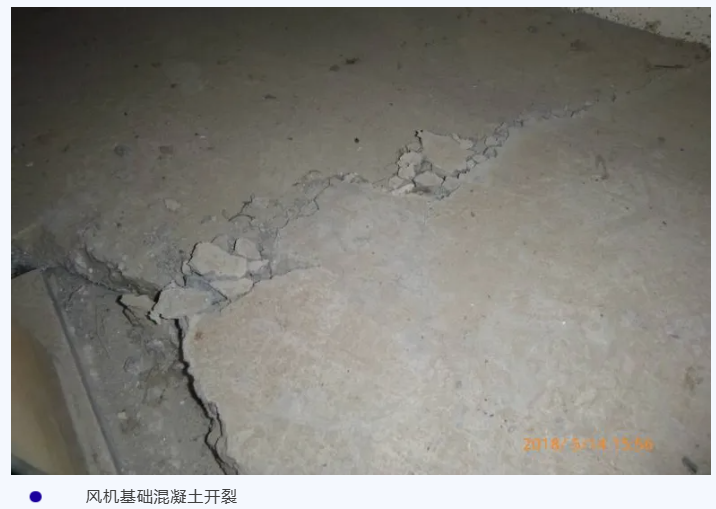

基础环混凝土开裂（喇叭口形，外宽内窄）、内部孔洞及水平度超差是常见土建缺陷。某项目钻芯取样发现内部疏松，试块强度平均值仅44.2MPa（设计要求≥46MPa），且存在振捣不密实、防水施工滞后等问题，最终导致基础环松动。
检测手段：包括钻芯取样、内窥镜检查、水平度与塔筒垂直度测量。
BV服务方案
- 水平度测量
沉降观测
塔筒垂直度
钻芯试验室的强度
回弹
钢筋保护层厚度、钢筋排布检测
裂缝测量
施工方案审核及施工督导
基础设计评估：陆上基础、海上单桩基础。
08. 其他关键金属部件
塔筒、轮毂、主轴及机架的焊缝质量直接影响整机承载安全性。
BV服务方案
- 塔筒焊缝探伤；
轮毂、主轴及机架探伤；
应力&应变测试；
大部件更换过程督导及维修监造
塔筒设计复核、塔筒屈曲失效有限元强度分析
轮毂、主轴及机架疲劳、极限强度设计复核
09. 结语
风力发电机组的大部件健康管理，不能仅依赖事后抢修，而应建立预防性检测—状态评估—失效溯源—整改督导的闭环体系。必维集团深耕新能源第三方服务领域多年，能够为风电项目提供整机及大部件失效分析、异常状态评估等专业的第三方服务，服务模块涵盖：现场勘察、运行数据分析、产品制造及工艺审查、运输及安装调试审查、试验室性能测试、设计复核、仿真计算。若客户的新能源项目在实施阶段、生产运维阶段发生失效、异常事件，必维集团能够提供快速、专业的技术支持。
